YUKEN油研ZT-03、ZT-06、ZT-10減速閥的詳細技術解析與應用指南：
1. 產品概述
型號系列：ZT-03、ZT-06、ZT-10
類型：減速閥（Deceleration Valve），屬于液壓流量控制閥，用于執行元件（油缸/馬達）的末端減速，防止沖擊。
品牌：YUKEN（日本油研）
核心功能：通過調節流量實現平穩減速，適用于高精度、高重復性的工業設備。

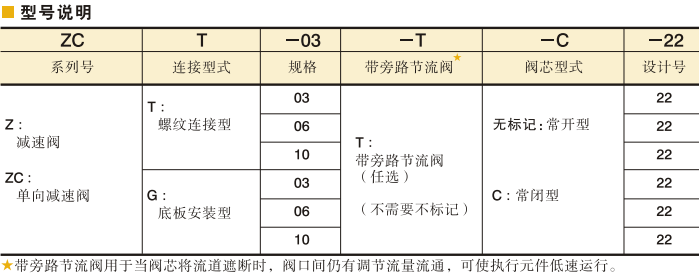

2. 型號規格解讀
型號 通徑（NOM） 接口尺寸 典型流量范圍 最大工作壓力
ZT-03 1/8 Rc1/8 或 G1/8 0.5-5 L/min 21 MPa
ZT-06 1/4 Rc1/4 或 G1/4 5-20 L/min 21 MPa
ZT-10 3/8 Rc3/8 或 G3/8 20-50 L/min 21 MPa
注：實際參數以YUKEN官方手冊為準，流量范圍需根據系統背壓和油液粘度調整。
.
3. 結構與工作原理
結構組成：
可調節流閥：通過旋轉手柄或螺絲調節節流口開度，控制減速流量。
單向閥：集成單向功能，允許反向自由流通（油缸回程無阻礙）。
阻尼機構：部分型號含緩沖阻尼孔，提升減速平穩性。
工作原理：
當執行元件（如油缸）接近行程終點時，減速閥通過逐步縮小節流口截面積，降低流量，實現速度線性遞減，避免機械沖擊。
4. 技術特點
精密減速：支持無極調速，減速曲線平滑，重復精度高。
耐高壓設計：閥體采用高強度鑄鐵或鋼制材料，適應21 MPa高壓環境。
低泄漏：錐面密封或金屬硬密封，長期使用泄漏量小。
安裝靈活：直通或板式安裝（部分型號可選），適應不同管路布局。
5. 典型應用場景
機床：加工中心刀庫進退、主軸夾緊的末端減速。
注塑機：射臺移動、模具開合的緩沖控制。
工程機械：挖掘機動臂油缸、叉車起升機構的防沖擊調節。
自動化設備：機械手搬運動作的精準停止。
6. 選型指南
流量匹配：
根據執行元件（油缸/馬達）的最大速度和負載慣性選擇流量范圍（ZT-03用于小流量，ZT-10用于大流量）。
壓力等級：
確認系統工作壓力≤21 MPa，超壓需額外配置安全閥。
接口形式：
根據管路尺寸選擇Rc（螺紋）或SAE法蘭接口。
控制方式：
手動調節（標配）或選配電動/氣動控制（需特殊定制）。
7. 安裝與調試
安裝步驟：
清潔管路，避免雜質進入閥體。
按閥體標注方向連接進出口（通常箭頭指向?yàn)檎蛄鲃樱?/span>
使用扭矩扳手?jǐn)Q緊螺紋，防止過緊損壞密封面。
調試方法：
初始開度調至最小，逐步增大至系統減速平穩。
通過壓力表監測減速段壓力波動，確保無異常峰值。
8. 常見故障與處理
故障現象 可能原因 解決方案
減速效果不穩定 節流口堵塞或油液污染 清洗閥芯，更換過濾器
泄漏量增大 密封件老化或閥芯磨損 更換密封圈或閥芯組件
調節手柄卡滯 雜質進入螺紋間隙 拆卸清洗并潤滑螺紋部位
系統壓力異常 選型流量過小或背壓過高 重新選型或增加泄壓回路
9. 維護建議
日常檢查：每月檢查調節手柄靈活度及泄漏情況。
定期保養：每2000小時更換密封件，清洗節流口。
油液管理：使用ISO VG32/46液壓油，保持清潔度NAS 9級以內。
10. 替代與兼容性
YUKEN原廠替代：ZT系列可替換舊型號ZC系列（需確認接口適配性）。
第三方替代：不推薦，因減速精度和密封性可能不達標。
如需更詳細的尺寸圖或工況適配方案，建議提供以下信息：
系統流量、壓力
執行元件類型（油缸/馬達參數）
減速行程要求（如減速時間、距離）
可進一步為您定制選型分析！
